RTO

产品概述

我公司多年致力于废气、粉尘处理设备的研发和生产，积攒了多年经验，具有多种各种行业废气、粉尘处理方案。在环境保护日益严峻的今天，我公司不断开发研制更高端、更有效的废气处理设备，完善设备生产工艺，为企业在处理废气、粉尘方面保驾护航。

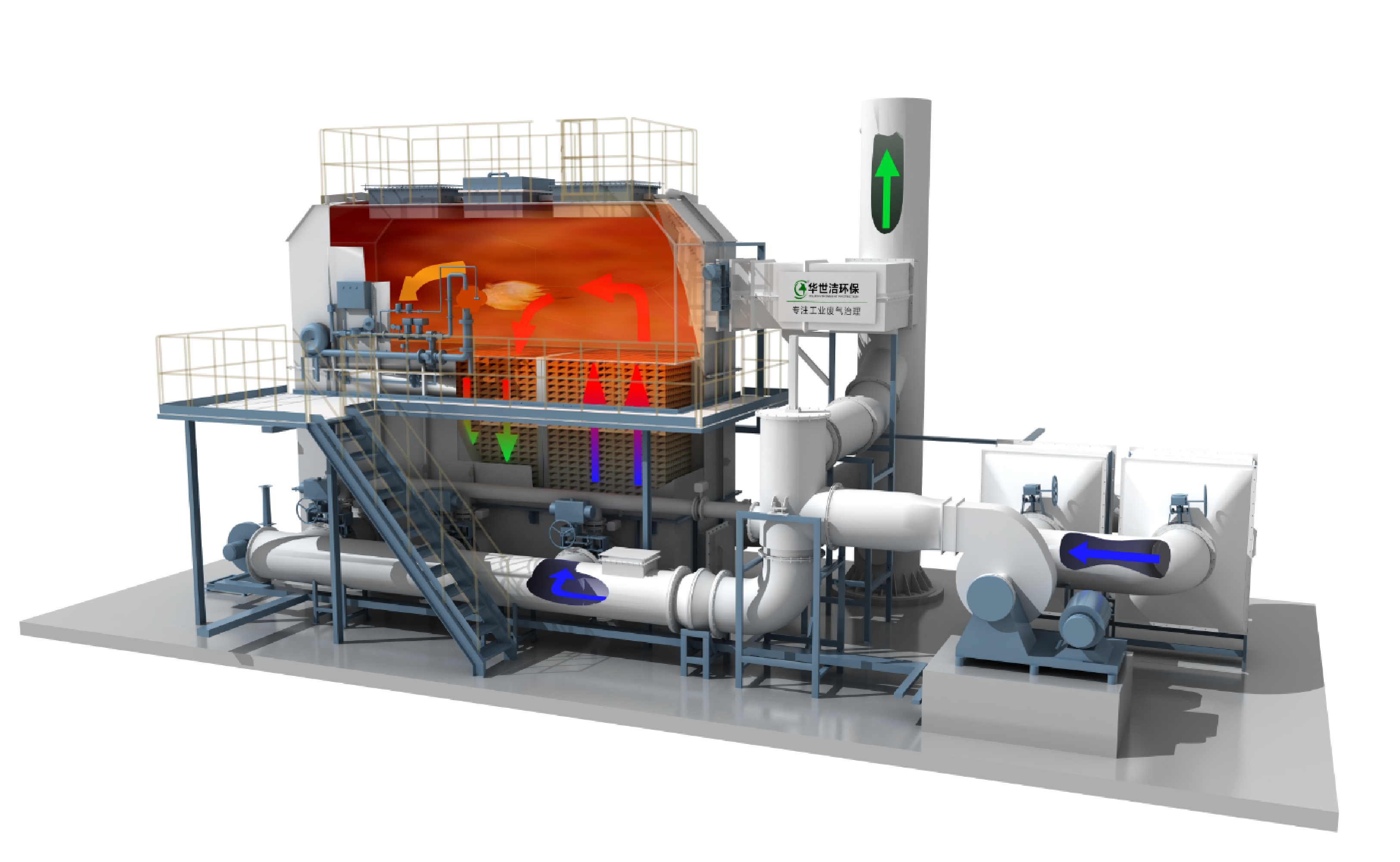

蓄热式氧化炉设备简称RTO，全称（Regenerative Thermal Oxidizer） 基本原理是在高温条件下（≥760℃）将有机废气（VOCs）氧化生成CO2+H2O，净化效率高达99%。氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，下个过程是废气从已经“蓄热”的陶瓷经过，将陶瓷的热量传递给废气，有机废气通过陶瓷作为换热器载体，反复进行热交换，从而节省废气升温的燃料消耗，降低运行成本，热回收效率高达95%。在中高浓度的条件下，RTO可以对外输出余热，通过蒸汽、热风、热水等形式加以利用，在满足环保目标的同时，实现经济效益。

工艺原理说明

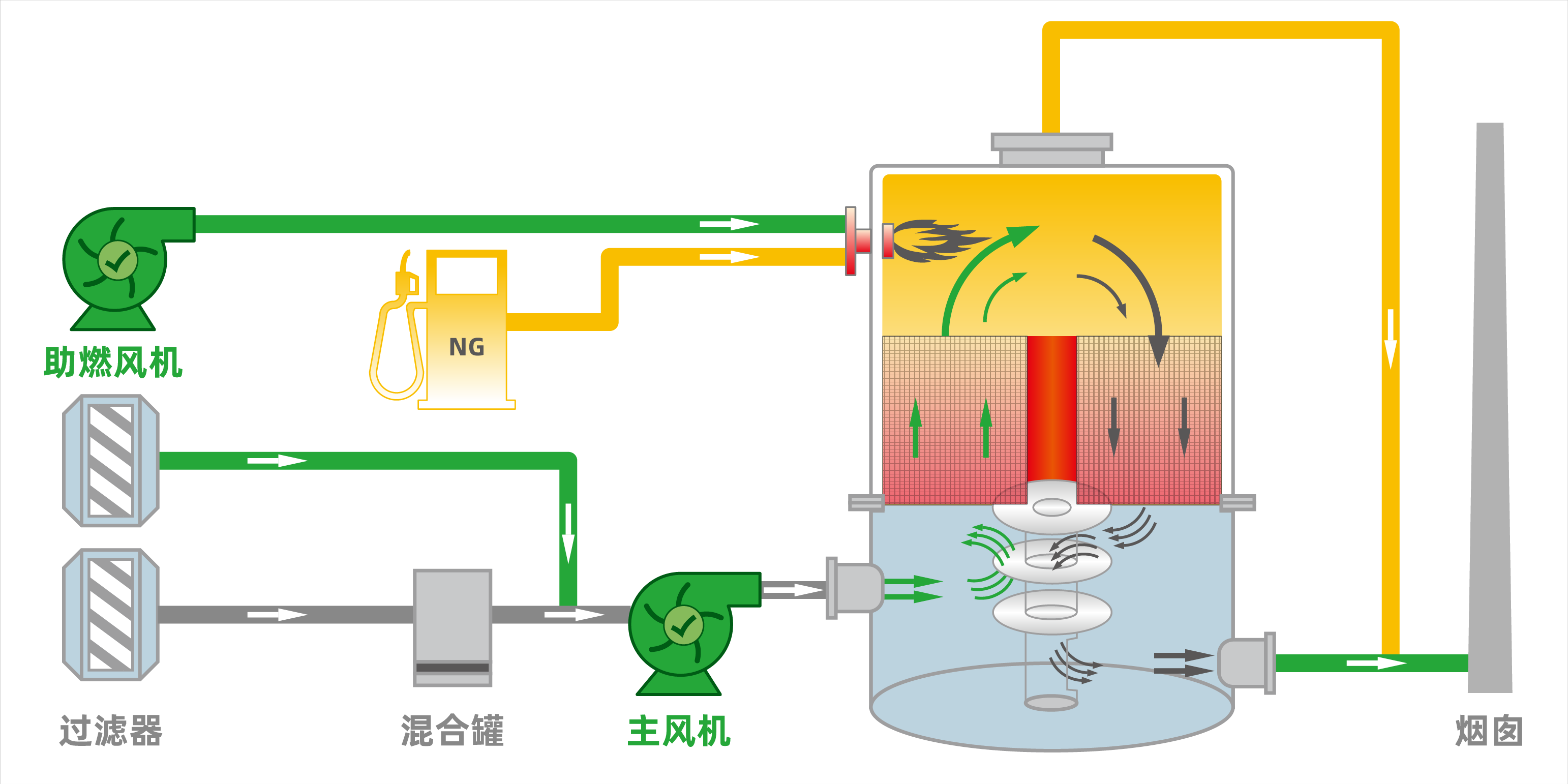

旋转RTO



旋转式RTO是通过旋转翼的转动，改变尾气进入陶瓷的位置，实现蓄热区与放热区的交替转换。陶瓷蓄热体分成十二区，五个进风区，五个出风区，一个吹扫区，一个死区。每个蓄热区依次经历蓄热-放热-吹扫过程，周而复始，连续工作。

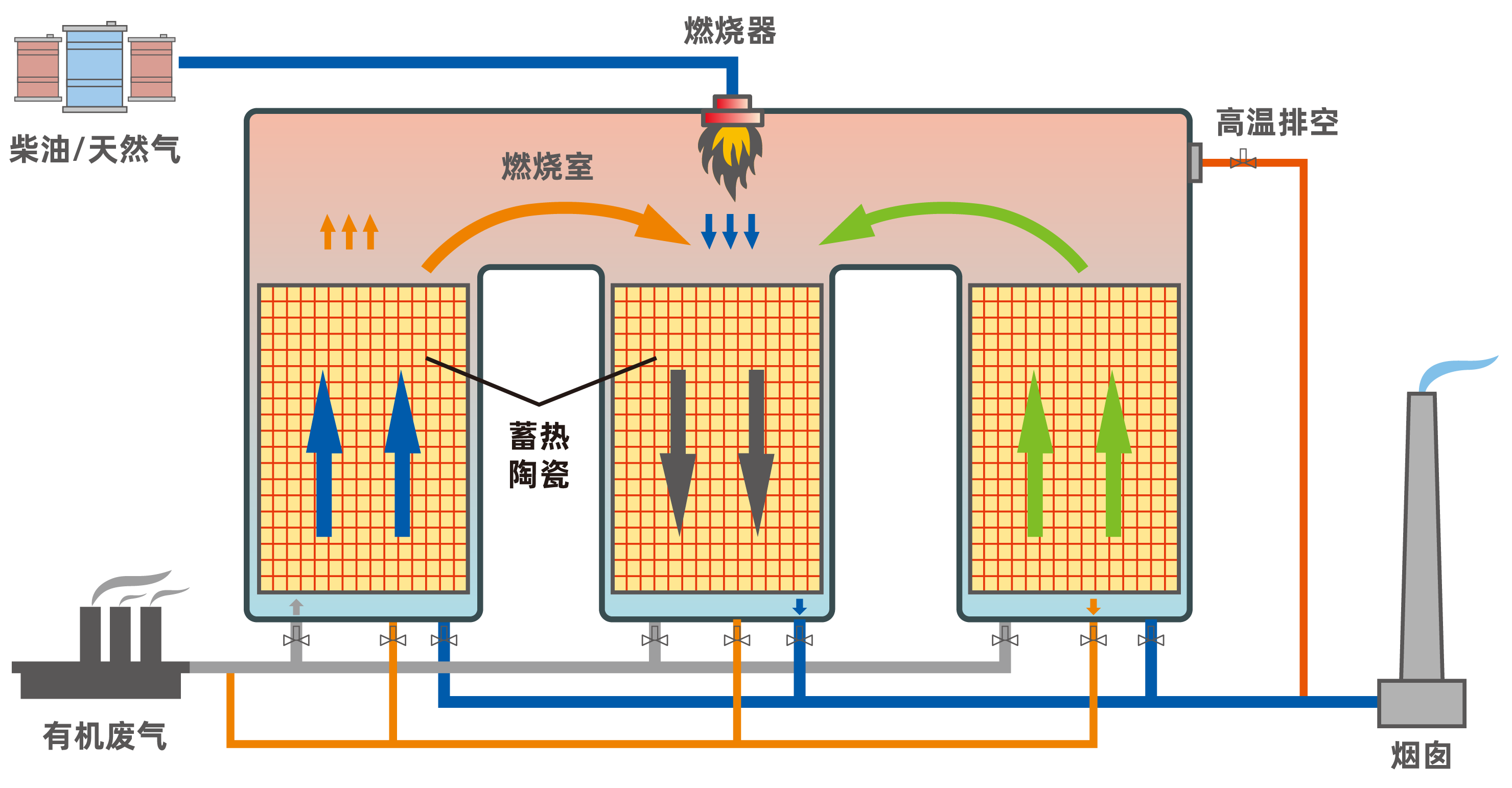

三床RTO





待处理有机废气进入蓄热室1的陶瓷介质层（该陶瓷介质“贮存”了上一循环的热量），陶瓷释放热量，温度降低，而有机废气吸收热量，温度升高，废气离开蓄热室后以较高的温度进入氧化室，此时废气温度的高低取决于陶瓷体体积、废气流速和陶瓷体的几何结构。

在氧化室中，有机废气再由燃烧器加热升温至设定的氧化温度760℃，使其中的VOC成分分解成二氧化碳和水。由于废气已在蓄热室内预热，燃料耗量大为减少。氧化室有两个作用：一是保证废气能达到设定的氧化温度，二是保证有足够的停留时间使废气中VOC充分氧化。 废气在氧化室中焚烧，成为净化的高温气体后离开氧化室，进入蓄热室2（在前面的循环中已被冷却），放热降温后排出，而蓄热室2吸收大量热量后升温（用于下一个循环加热废气）。净化后的废气经烟囱排入大气，同时引小股净化气清扫蓄热室3。排气温度比进气温度高约40℃左右。

循环完成后，进气与出气阀门进行一次切换，进入下一个循环，废气由蓄热室2进入，蓄热室3排出。同时引回一部分净化气清扫蓄热室1。周而复始，连续工作。
