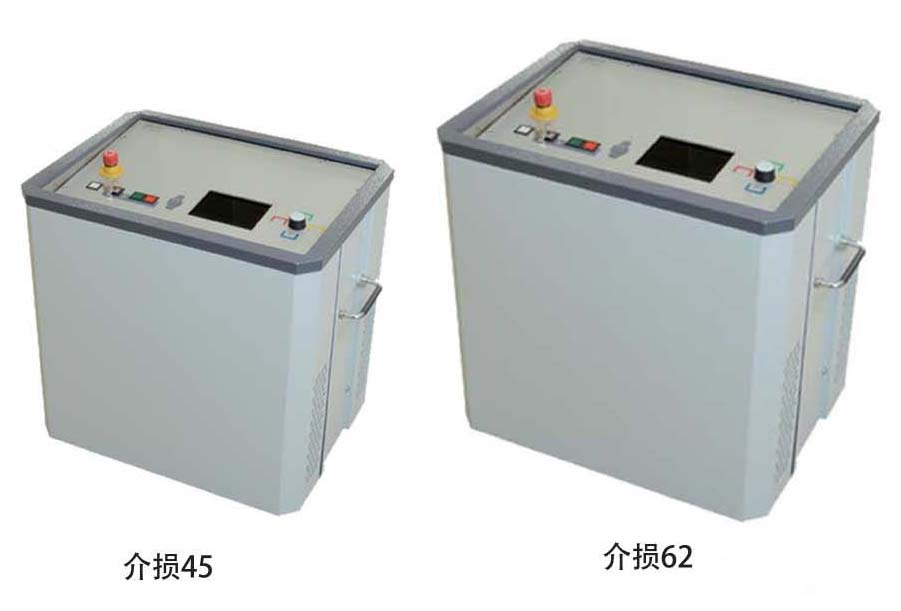

上海巴测电气VLF45/54/62电缆老化状态评价系统
V-45/54/62电缆介损老化测试系统适合35kV及以下，配电电缆的老化状态定量评价。是确定供电部门下年大修技改对象的科学方法，电缆设计寿命是30年，国内很多电缆运行部门1980年代敷设的交联电缆陆续进入设备寿命的后期，对配电网安全运行威胁很大。介损测试简单易行，为您提供电缆老化程度、水树枝严重程度的定量结果。
电缆安全运行的重大威胁——水树枝
交联电缆的老化现象主要就是水树枝，水树枝的部位最初是一点（始于外护套破损），随着水的流动和水树枝的发展，水树枝会蔓延到100m-500m的一段，一旦水树枝在强电场作用下转化为电树枝，离突发性电缆故障就很近了。
上海巴测电气VLF45/54/62电缆老化状态评价系统
主要特点
权威：满足IEEE400.2-2013国际规程和国网状态检修标准
直观：全自动导出介损 –电压曲线，定量评价
一体化：采样单元内置，操作简单方便
模块化：可增加PD.VLF模块
上海巴测电气VLF45/54/62电缆老化状态评价系统
技术参数
超低频输出电压：0-45kV(介损45)；0-54kV(介损54)；0-62kV(介损62)
0.1Hz频率下测试容量：0.6μF-1μF 最大试验电容10μF
介损测量范围：1·10…1
应用规程：IEEE400.2-2013，自定义个性化老化评价规程
