一、产品[暗杆闸阀]的详细资料：

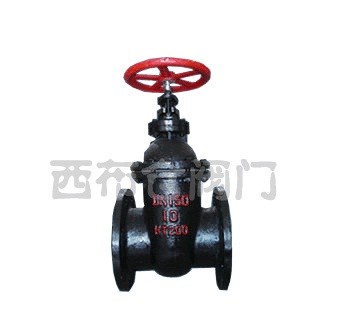

产品名称：暗杆闸阀

产品特点：Z45T/W-10型暗杆闸阀,单闸板闸阀，本阀***适用于石油、化工、制药、电力等行业．在公称压力≤1.0MPa的蒸汽、水、油类等介质的管路上，作启闭用。

二、性能规范：

型号	公称压力（MPa）	试验压力（MPa）		工作温度（℃）	适用介质
		强度（水）	密封（水）
Z45T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z45W-10				≤100	油品、煤气

三、主要零件材料：

零件名称	材料
零件名称	Z45T-10	Z45W-10
阀体、阀盖、阀轮	灰铸铁	灰铸铁
阀板	灰铸铁+黄铜	灰铸铁
阀杆	碳钢	碳钢
丁楔	铸钢	铸钢
阀杆螺母	青黄铜	青黄铜

四、单闸板闸阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量（kg）
Z45T-10 Z45W-10	40	165	145	145	85	18-3	4-18	240	135	16.5
	50	180	160	160	100	20-3	4-18	260	180	20
	65	195	180	180	120	20-3	4-18	300	180	25.5
	80	210	195	195	135	22-3	4-18	345	200	31
	100	230	215	215	155	22-3	8-18	395	200	47
	125	255	245	245	185	24-3	8-18	478	240	64
	150	280	280	280	210	24-3	8-23	558	240	100
	200	330	335	335	265	26-3	8-23	720	320	144
	250	380	390	390	320	28-3	12-23	845	320	-
	300	420	440	440	368	28-4	12-23	990	400	-
	350	450	500	500	428	30-3	16-23	1100	400	-
	400	480	565	565	482	32-3	16-25	1200	500	-
	450	510	615	615	532	32-3	20-25	1300	500	-
	500	540	670	670	585	34-3	20-25	1500	500	-

订货须知：

一、①闸阀产品名称与型号②闸阀口径③闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的闸阀型号，请按闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
