一、产品[不锈钢暗杆楔式闸阀]的详细资料：

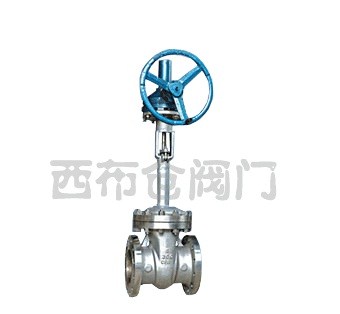

产品名称：暗杆楔式闸阀

产品特点：本阀***适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆楔式闸阀价格,暗杆楔式闸阀厂家,暗杆楔式闸阀报价。

二、性能规范：

型号	公称压力（MPa）	试验压力（MPa）		工作温度（℃）	适用介质
		强度（水）	密封（水）
Z45T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z45W-10				≤100	油品、煤气

二、主要零件材料：

零件名称	材料
零件名称	Z45T-110	Z45W-10
阀体、阀盖	灰铸铁	灰铸铁
阀板	灰铸铁+黄铜	灰铸铁
阀杆	碳钢	碳钢
手轮	灰铸铁	灰铸铁
阀杆螺母	铜	铜

三、暗杆楔式闸阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量（kg）
Z45T-10 Z45W-10	40	165	145	110	85	18-3	4-18	240	140	16.5
	50	178	160	125	100	20-3	4-18	295	160	20
	65	190	180	145	120	20-3	4-18	320	160	25
	80	203	195	160	135	22-3	4-18	350	200	33
	100	229	215	180	155	22-3	8-18	390	200	44
	125	250	250	210	185	24-3	8-18	440	240	60
	150	270	280	240	210	24-3	8-23	490	240	98.5
	200	292	330	295	265	26-3	8-23	620	320	135
	250	330	390	350	320	28-3	12-23	680	320	185
	300	356	440	400	368	28-3	12-23	880	400	-
	350	381	500	460	428	30-3	16-23	888	400	-
	400	406	565	515	482	32-3	16-25	-	500	-
	450	432	615	565	532	32-3	20-25	-	500	-
	500	457	670	620	585	34-3	20-25	-	500	-

订货须知：

一、①暗杆楔式闸阀产品名称与型号②暗杆楔式闸阀口径③暗杆楔式闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的暗杆楔式闸阀型号，请按暗杆楔式闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
