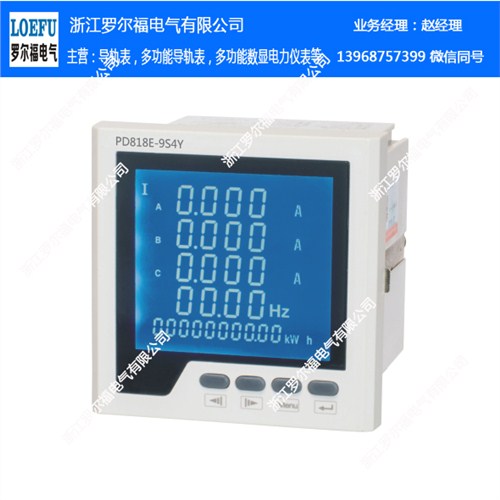

供应温州成套安装数显表_可带开关量数显表_罗尔福供
关于用电信息采集系统及组成
电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能，系统主要由四部分组成：
采集终端
用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。用电信息采集终端按应用场所分为专变采集终端、集中抄表终端(包括集中器、采集器)、分布式能源监控终端等类型。
专变采集
专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。
集中抄表
集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。采集器是用于采集多个或单个电能表的电能信息，并可与集中器交换数据的设备。采集器依据功能可分为基本型采集器和简易型采集器。基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。简易型采集器直接转发集中器与电能表间的命令和数据。
概述:
E系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯协议。
产品特点:
◆ 测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
◆ 计量：正反向有功电能，无功电能
◆ 显示：三排LED数码管显示，可视度高。STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示、带背光
◆ 通讯：RS485通讯，MODBUS-RTU协议
◆ 输出：2路电能脉冲输出
◆ 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
◆ 用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
外形及开孔尺寸:
|
外形代号 |
仪表外形 |
产品型号 |
面框尺寸mm2 |
径深尺寸 |
屏装配合尺寸mm2 |
开孔尺寸mm2 |
|
9 |
9方形 |
PD668E-9S4/9S4Y |
96×96 |
36 |
86×86 |
91×91 88×88 |
技术指标:
|
性能 |
参数 |
||
|
输入信号测量显示 |
网络 |
三相三线、三相四线 |
|
|
电压 |
额定值 |
AC 100V、400V(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<1VA(每相) |
||
|
阻抗 |
≥500kΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
电流 |
额定值 |
AC 1A、5A(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<0.4VA(每相) |
||
|
阻抗 |
<2mΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
频率 |
40~60Hz，精度0.01Hz |
||
|
功率 |
有功、视在功率，精度0.5级，无功精度1.5级 |
||
|
电能 |
四象限计量，有功精度1.0级，无功精度2.0级 |
||
|
显示 |
可编程、切换、循环(LCD)显示 |
||
|
电 源 |
工作范围 |
AC220V或者AC/DC 85~270V(高端壳体默认AC/DC通用) |
|
|
功耗 |
≤5VA |
||
|
输 出 |
数字接口 |
RS-485、MODBUS-RTU协议 |
|
|
脉冲输出 |
2路电能脉冲输出，光耦继电器 |
||
|
环 境 |
工作环境 |
-40℃~+55℃ |
|
|
储存环境 |
-20℃~+75℃ |
||
|
安 全 |
耐压 |
输入/电源>2kV，输入/输出>2kV，电源/输出>1kV |
|
|
绝缘 |
输入、输出、电源对机壳>100MΩ |
||
订货示例:
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关模块等相关内容
例1：型号：PD668E-2S4
输入：10kV/100V 200A/5A 通讯：RS485/MODBUS-RTU
电力网络：三相三线 输出：两路脉冲
数量：10
例2：型号：PD668E-2S4Y
输入：380V 300A/5A 通讯：RS485/MODBUS-RTU
电力网络：三相四线 输出：两路脉冲
数量：10
