| 气动三通球阀 PN1.6Mpa主要尺寸 | ||||||||||||
| 口径/尺寸 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 72 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 260 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| c-f | 14-2 | 14-2 | 14-2 | 16-2 | 16-3 | 16-3 | 18-3 | 20-3 | 20-3 | 22-3 | 24-3 | 26-3 |
| n-Φd | 4-Φ14 | 4-Φ14 | 4-Φ14 | 4-Φ18 | 4-Φ18 | 4-Φ18 | 4-Φ18 | 8-Φ18 | 8-Φ18 | 8-Φ18 | 8-Φ23 | 12-Φ25 |
气动衬氟三通T型法兰球阀产品概述
气动衬氟三通T型法兰球阀采用了四氟作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。
气动衬氟三通T型法兰球阀产品特点
1、阀体与阀杆之间带防静电装置，阀杆防爆出装置设计，可适用多种恶劣场合选型。造型美观，质量可靠等优点。
2、阀体设计，铸造均采用先进的工艺，具有结构合理。能达到气泡级密封，启闭力矩小，使用寿命长。
3、具有功能强、体积小、轻便宜人、泄露量低、性能可靠、配套简单、流通能力大，也适合于介质是粘稠，含颗粒，纤维性质的场合。
气动衬氟三通T型法兰球阀规格

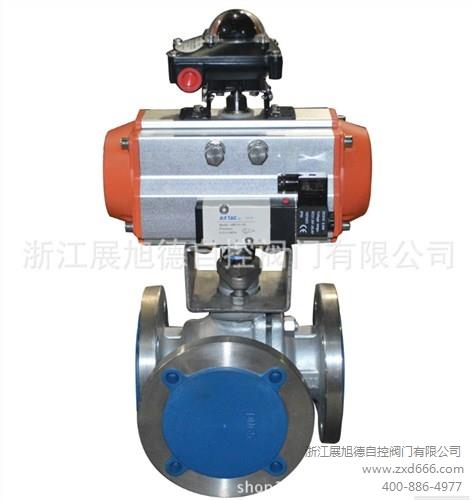

气动衬氟三通T型法兰球阀，由气动活塞式执行机构和衬氟三通T型法兰球阀组成。
阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。
主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
气动衬氟三通T型法兰球阀主要用于对生产过程中酸碱等强腐蚀介质的换向。广泛应用于食品、环保、轻工、石油、造纸、化工、轻纺、电力等行业的自动调节与远程控制系统中。
阀门型号：Q644F46、Q645F46
阀门材质：WCB+PTFE，304+PTFE
阀门口径：DN25-250
连接方式：法兰
阀门气缸：AT、AW系列气动执行器
附件选项：电磁阀、阀位开关，过滤减压阀，电气定位器（可选防爆型，隔爆型，普通型）
气动衬氟三通T型球阀订购方式
本商品为厂家直供产品，如需特殊配置的(可定做)，订货时请详细说明以下参数：
(例如：阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)
