1、适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。
2、、主要技术参数 型号 SFZ25003000 安装地点 泵站内 洞口底部至顶板高度10.6m 安装形式 附壁式 承压方向 正向受压承压力 正向承压0.1MPa 反向承压0.03MPa 渗正向1.25L/m.min 反向2.5L/m.min启闭力

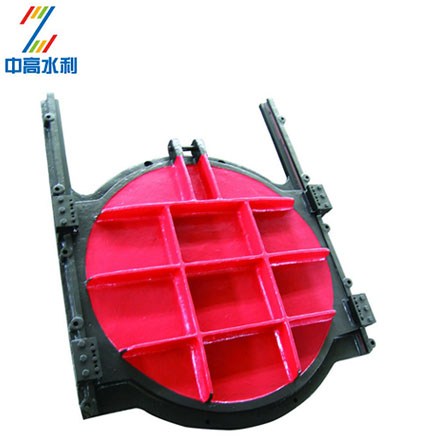

二、铸铁镶铜圆闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
（1）铸铁闸门检验标准
铸铁镶铜圆闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。
1、铸铁镶铜圆闸门闸门铸件
2、灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。
3、 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应***干净。
4、 主要铸铁件(如门框、门板和导轨)应时效处理。
5、铸件不允许有裂缝、疏松和浇不足等缺点。如有气孔、缩孔和渣眼等缺点时
应补焊与修整，但必须保证铸件质量。 1.5 铸件的铸造偏差应符合GB 6414规定。
六、铸铁镶铜圆闸门检验标准
铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。
1、铸铁镶铜圆闸门铸件
2、灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。
3、 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应***干净。
4、 主要铸铁件(如门框、门板和导轨)应时效处理。
5、铸件不允许有裂缝、疏松和浇不足等缺点。如有气孔、缩孔和渣眼等缺点时
应补焊与修整，但必须保证铸件质量。 1.5 铸件的铸造偏差应符合GB 6414规定。
五、铸铁镶铜圆闸门主要构件
1 、闸门门板、 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。
2、门板应按比较大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。
3、 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。
4、 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。
七、 铸铁镶铜圆闸门门框
1、 门框应整体铸造，在比较大工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5。
2、门框的厚度应在计算厚度上增加2mm的腐蚀裕量。
3、 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216. 2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。
4、 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表1的.
5、 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。
6、 墙式闸门与墙面接合的门框表面，应保持平整。
7、 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。
