0.5秒抽汽快关止回阀-浙江正瑞阀门有限公司

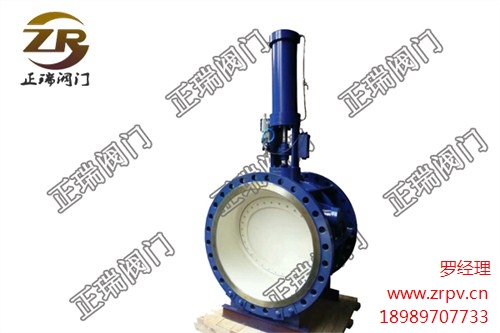

快速关闭抽汽止回阀由阀门主体三偏心止回阀和助关系统装置及外围管线路等组成，其三偏心密封结构，密封效果佳、使用寿命长；其蝶板采取大角度斜置于阀体内，阀门关闭路程短，加上助关系统作用，阀门关闭更迅速。
用途和主要性能规范
用途
本阀是采用气压蓄能弹簧释能助关的金属硬密封止回阀，它适用与汽轮机抽汽管路系统。当汽轮机紧急关闭时，此阀门用来防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。
主要性能规范
|
公称压力PN（MPa） |
试验压力（MPa） |
适用 介质 |
蝶阀口径 DN（mm） |
阀体材料 |
工作压力（MPa） |
工作温度（℃） |
|
|
壳体 |
密封（水） |
||||||
|
1.0-2.5 |
1.5×PN |
1.1×PN |
蒸汽 |
100-DN600 |
碳钢 |
≤0.83 |
≤425 |
执行控制器的性能与要求
|
快速关闭时间（S） |
助关气压 |
|
≤0.5 |
0.6~0.8MPa |
执行标准
☆ 执行标准
设计参照GB12238的标准规定
结构长度按企业标准规定执行
法兰按GB9113-2000标准执行
检查与试验按GB-T13927标准
工作原理和结构说明
工作原理
快速关闭抽汽止回阀由阀门主体三偏心止回阀和助关系统装置及外围管线路等组成，其三偏心密封结构，密封效果佳、使用寿命长；其蝶板采取大角度斜置于阀体内，阀门关闭路程短，加上助关系统作用，阀门关闭更迅速。
结构说明
见外形连接尺寸图（附后）
主要零件材料
|
零件 |
阀体、阀板 |
阀杆、助关轴 |
密封材料 |
弹簧 |
支架 |
活塞 |
|
|
材料 |
碳钢 |
2Cr13 |
1Cr18Ni9Ti |
柔性石墨 |
50CrVA |
Q235A |
HT200 |
安装、维护与使用注意事项
安装
1、安装前应仔细阅读产品使用说明书，核查阀门型号规格是否与所需相符。
2、安装前检查阀门内腔和密封面，不允许有污垢附着；连接管道内须***干净，不得有异物存在。
3、安装使用前应进行阀门的启闭试验。
4、阀门可安装在水平管道或垂直管道上，请正确了解现场管道内介质流向，其安装方向必须为以下图示之一。切勿反装。
5、安装时应使阀门保持关闭状态。
6、气压管线路连接装配时，应把气压管路和接头内的杂务清理干净，以防堵塞。
维护与使用注意事项
1、阀门应存放在干燥得室内，堆放整齐，不允许露天存放，以防损坏和腐蚀。
2、若阀门长期存放的，应定期检查，并在加工面上涂防绣油。
3、应定期检查阀门及其相关的管线路情况。应定期清洁阀门。
4、阀门在冬天或北方寒冷的地区，开始可能出现微量的泄漏，这不属于质量问题，待使用时即恢复正常。
5、注意：本阀门的助关装置中有弹簧，用户如需拆卸维修时应准备相应规格的不同长度的螺栓，逐个替换原有螺栓，拆卸时使弹簧蓄积的能量逐渐释放，防止弹簧能量急剧释放造成事故。
