深圳双通道h桥电机驱动芯片授权代理 中科微一级代理 芯瑞供
HR8833为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。HR8833有两路H桥驱动，可以驱动两路刷式

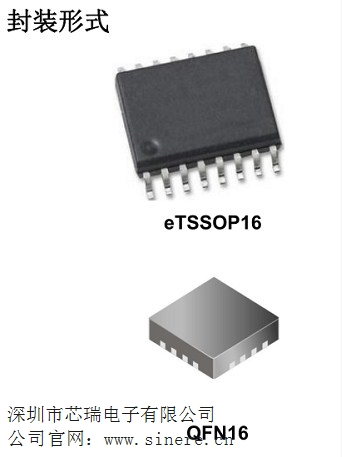

直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。每一个桥的功率输出模块由N通道功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个错误输出管脚。HR8833提供三种封装，一种是带有裸露焊盘的TSSOP-16封装，另一种是带裸焊盘的QFN16封装，能有效改善散热性能，且是无铅产品，引脚框采用100％无锡电镀。还有一种封装为SOP16，不带裸露焊盘。
特点
●双通道H桥电流控制电机驱动器
●驱动两路直流电机或者一个步进电机
●低RDS(ON)电阻
●1.5A驱动输出（TSSOP16、QFN16封装）
1.4A驱动输出（SOP16封装）
●输出可以并用，可提供3A驱动输出
●宽电压供电，2.7V-15V
●PWM电流整流/限流
●过温关断电路
●短路保护
●欠压锁定保护
应用
锂电池供电玩具
POS 打印机
安防相机
办公自动化设备
游戏机
机器人
