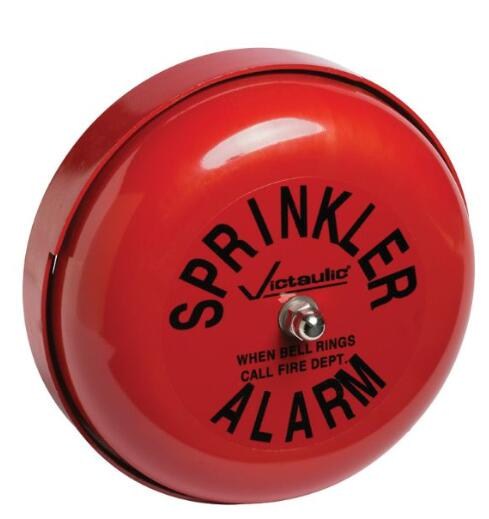

唯特利水力报警器760系列*海盾供：
760系列FireLock水力报警器为机械式水力驱动装置，它在自动喷淋头系统内的水流动时发出报警信号。该装置通常安装在墙上，其水力电机嵌入墙体内，警铃位于墙外，以获得比较大报警声。根据NFPA 13标准要求，该装置提供了一个带有 ¾” NPTNPT接口的100目过滤器。
除非订货时另有要求，否则，将按墙上安装配置供货。这种配置适合2 – 13”/51 – 330 mm的墙壁厚度。如果墙壁更厚，请在订货时加以注明。另可供应竖管安装套件，这种套件适合于2½ – 8”/65 – 200 mm尺寸规格（包括首尾尺寸）、垂直或水平位置的管道。
水力电机警铃与机构采用铝、不锈钢和其它非腐蚀性材料制造，以防生锈及结垢。警铃外壳标准面漆为红色瓷漆。
说明：VdS/CE列表认证的水力报警器配备了ISO 7-1螺纹（BSP英标管螺纹），同时仍然拥有UL/FM列表认证。
工作原理为了正确安装该设备，报警管路的长度不得超过75英尺/23 m。水力电机不得位于喷淋头控制阀
上超过20英尺/6 m的位置。从延迟器出口至水力电机的报警管路 必须镀锌并且尺寸在¾"/20 mm
以上。如果压力过低或需要长时间运行管道，应使用更大尺寸的管道。
一个水力报警器连接的喷淋头系统数量不超过三个，受阀门控制的系统应在同一消防区域。止回
阀的每个阀成行排列，确保水力电机警铃的正常操作。
提供的¾"/20 mm 过滤器应装在水力报警器前的报警器中。
管道应该倾斜，这样操作后，水将回流至阀门，并通过不超过1/8”/3 mm的防腐蚀孔口排出。当报
警器运行时，排放应在不会伤害他人或造成财产损失的地方进行。排放管道的排列应不得将任
何喷淋头系统部件暴露在霜冻中。无论在什么地方，排放总应位于加热的区间。
