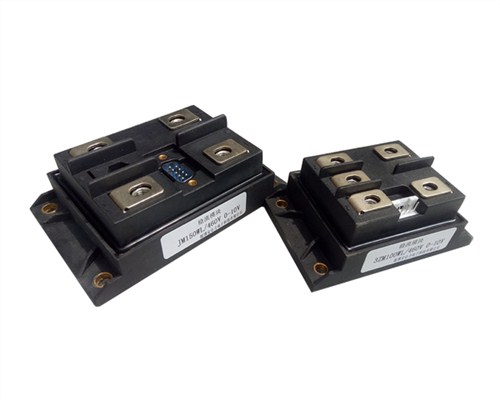

晶闸管智能调压模块
晶闸管智能调压模块结构 三相交流一体化移相调压模块采用大规模集成电路设计，内部集三相移相触发电路、单向可控硅、RC阻容吸收回路及电源电路等于一体。可在自动或手动输入控制作用下，产生三相可改变导通角的强触发脉冲信号，再以此分别控制内部可控硅，实现三相负载电压从0 V到电网全电压的无级可调，从而调节输出给三相负载电功率。调压模块直接带动变压器等感性负载或电加热等阻性负载，可适用于小功率三相力矩电机的调速，及风机、水泵等的调速，也可应用于交流电机的缓启动。调压模块采用SMT工艺，DCB陶瓷基板，其体积小、外围接线少、性能稳定、使用方便、可靠性高。 [1] 调压模块有如下特点： 1、全 面支持4～20mA、0～5VDC、0～10VDC、1～5VDC、0～10mA等输入自动控制模式，也可用手动电位器控制，输出电压从0 V到比较大值线性可调，输入调节范围宽，输出调节精度高，三相对称性好，抗干扰能力强。上电无瞬间冲击输出。 2、Y型调压模块内置高性能开关电源，无须外接同步变压器，也无须外部输入直流电源；负载△形或Y形接法均可，Y形接法时负载中心点不必接入N线。 3、模块已内置可控硅保护电路，无须外接；有LED电源指示和输出调节量指示。 4、模块自动判别相序，电路的进线R、S、T无相序要求。Y型模块适用于三相四线制电路，交流380 V±10%，50 Hz频率。 5、各输入控制端与开关电源输入端之间以及与强电主回路之间为全隔离设计，绝缘介质耐压大于2 000 VAC。
淄博安仑力电子科技有限公司是专门从事电力电子产品及其相关产品开发、生产、销售及服务为一体的科技型企业。公司主要生产各类规格型号的晶闸管智能模块、稳流、稳压模块、多功能触发板、控制板。电力控制装置、磁阻电机控制器，开关电源，交直流充电桩等产品。
