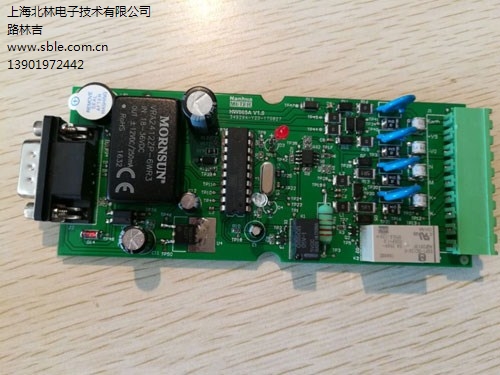

项目小组成功开发超声波液位测量控制器软件
超声波液位测量控制设备_超声波液位测控板开发_超声波液位测量控制器_北林供
超声波液位测控器利用超声波探测密闭容器内液体是否到达设定的限位位置，并报警或销报。具体是这样实现的：将两个超声探头粘贴在密闭容器外侧需要限位的位置，一个探头发射超声波，一个探头接收超声波，当限位位置没有液体时，容器内是空气，空气的声阻抗比较大，超声波不易散失，都在容器壁内传输，接收探头接收到的信号大；当限位位置有液体时，液体的声阻抗小，发射探头发射的超声波在传输过程中大量散失到液体中，接收探头接收到的信号小。本产品就根据接收探头接收到的信号大小来判断密闭容器内液体是否到达或离开限位位置，从而发出报警或销报信号。对小直径容器，只需一个探头，该探头既可发射超声波，又可接收超声波。
产品有两种类型：两线制产品和四线制产品。
二线制产品由现场的两个探头、一个变送器、和二芯电缆及控制室中的连接器组成；
四线制产品由现场的两个探头、一个变送器、和通往控制室的四芯电缆组成。
变送器内设有X1、X2拨动式壁厚（吸收系数）设置开关、H/L拨动式开关：标定时为空标/满标开关，运行时为高报/低报开关、Cb磁性标定开关、Cj磁性自检开关、数控放大器、报警继电器；“标定”、“空标”、“满标”、“自检”、“运行”、“报警”灯。连接器中有报警继电器、过流保护继电器、“正常/故障”（绿）、“报警”（红）灯。
上海北林电子技术有限公司是一家致力于提供电子、电气、机电产品设计服务的高新技术企业，具有多年的单片机开发及工业控制电路设计、单片机编程、硬件电路、驱动电路设计、工业控制板、家电控制板的生产经验，研发领域涉及包括安防、机电、温控设备、机电产品、仪器仪表等多个领域。近年来，公司尤为专注于单片机智能控制和工业自动化控制和机电设备智能控制、自动化的应用与推广，专业为企业提供完善的自动控制系统研发和工业控制器、控制板的设计生产服务。公司具备完善的服务体系，专业承接电子产品开发、PCBA抄板加工，可提供原理图设计、PCB板设计、PCB电路板生产、元器件采购、SMT后焊等服务，为客户提供完整的软硬件研发、设计、制造服务链。
公司的科研力量强大，机械电子、电气、通讯等领域人才组成的科研开发队伍正不断壮大。针对每个项目的设计研发，公司设立项目管理小组，在为客户提供研发设计同时，能大大兼顾时效与成本。“让每一个用户满意”是北林不变的承诺。
