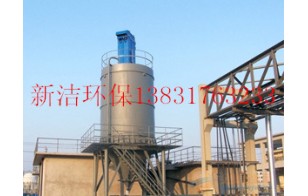

点击图片查看原图
仓顶布袋除尘器采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。
二、 工作原理
含尘气体由进风口进入仓顶布袋除尘器箱体内，细小尘粒由于除尘布袋的阻碍粉尘空气，被滞阻在布袋外壁。净化后的气体通过除尘布袋上箱体出风口排出。随着使用时间的增长，布袋表面吸附的粉尘增多，布袋的透气性减弱，使除尘器阻力不断增大。为保证仓顶布袋除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到对应的文氏管（称为一次风），并在高速气流通过文氏管时诱导数倍于一次风的周围空气（称为二次风）进入除尘布袋，造成除尘布袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，布袋又急剧收缩，这样使布袋外壁上的粉尘被清除。落下的灰尘进入灰库。
由于清灰是轮流向几组滤筒分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，仓顶布袋除尘器的处理能力不变。
喷吹系统简况：
|
名称 型号 |
风 量 （m3/h） |
设备阻力 （Pa） |
过滤面积（㎡） |
滤袋数量 （条） |
除尘效率 （%） |
外形尺寸(mm) （长×宽×高） |
设备重量 （Kg） |
|
DMCC24 |
540~4300 |
1200-1500 |
２０ |
２４ |
99.99 |
1730×1060×2500 |
565 |
|
DMCC36 |
810~6480 |
1200-1500 |
３０ |
３６ |
99.99 |
1730×1460×2500 |
760 |
|
DMCC48 |
1080~8630 |
1200-1500 |
４０ |
４８ |
99.99 |
1730×1860×2500 |
1030 |
|
DMCC60 |
1350~10800 |
1200-1500 |
５０ |
６０ |
99.99 |
1730×2260×2500 |
1190 |
|
DMCC72 |
1620~12900 |
1200-1500 |
５９ |
７２ |
99.99 |
1730×2660×2500 |
1290 |
|
DMCC84 |
1890~15100 |
1200-1500 |
６９ |
８４ |
99.99 |
1730×3110×2500 |
1540 |
|
DMCC96 |
2150~17300 |
1200-1500 |
７８ |
９６ |
99.99 |
1730×3620×2500 |
1680 |
|
DMCC108 |
3430~19300 |
1200-1500 |
８２ |
１０８ |
99.99 |
1730×3920×2500 |
1780 |
|
DMCC120 |
2700~21600 |
1200-1500 |
９８ |
１２０ |
99.99 |
1730×4420×2500 |
2190 |
