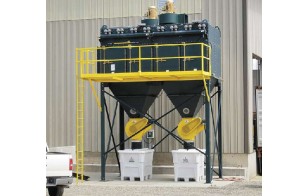

滤筒除尘器具有以下特点：①由于滤料的折叠使用，布置密度大，除尘器结构紧凑，体积小，滤料性能要求刚性大；②滤筒高度小，安装方便，使用维修工作量小；③过滤风速较小，阻力不大。
滤筒除尘器的组成：由进风管、排风管、灰斗、清灰装置、滤筒及电控装置组成。在除尘器内部，滤筒可以倾斜布置，也可以垂直布置。滤筒式除尘器的过滤元件是滤筒。滤筒的构造分为顶盖、金属框架、褶形滤料和底座四部分。
技术性能：
LW（卧式）系列滤筒除尘器技术性能参数：
|
型号 项目 |
三列 |
四列 |
|
△滤筒数n/只 |
12 |
16 |
|
△处理风量（m³/h） |
2500～6800 |
3300～9000 |
|
过滤风速（m/min） |
0.4～0.7 |
0.4～0.7 |
|
含尘浓度（mg/m³） |
0.2～2 |
0.2～2 |
|
设备阻力（Pa） |
700～1000 |
700～1000 |
|
除尘效率（%） |
99.99 |
99.99 |
|
△喷吹耗气量（m³/min） |
0.45～0.7 |
0.6～1.0 |
LL（立式）系列滤筒除尘器性能参数：
|
型号 项目 |
三列系列 |
四列系列 |
五列系列 |
|
△滤筒数n/只 |
6 |
8 |
10 |
|
△处理风量（m³/h） |
1900～5000 |
2500～6900 |
3000～8600 |
|
过滤风速（m/min） |
0.5～0.7 |
0.5～0.7 |
0.45～0.7 |
|
含尘浓度（mg/m³） |
0.5～5 |
0.5～5 |
0.5～5 |
|
设备阻力（Pa） |
700～1000 |
700～1000 |
700～1000 |
|
除尘效率（%） |
99.99 |
99.99 |
99.99 |
|
△喷吹耗气量（m³/min） |
0.5～0.8 |
0.7～1.0 |
0.9～1.3 |
注：1、组合体时“△”带的参数，乘以n即可；
2、每单室为单排滤筒，为2只串联；
3、压缩空气压力为0.5～0.7MPa。
