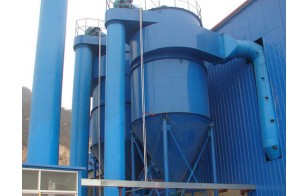

ZC型机械回转反吹扁袋除尘器是一种新型的先进的布袋除尘器，除尘器的心脏除尘布袋采用扁梯形结构设计，呈圈形排裂在圆筒壳体内，增大了除尘器的有效过滤面积，降低了投资成本。
ZC型机械回转反吹扁袋除尘器具有高效、低阻维护简单及运行可靠等优点，适用于细微粉尘的工艺回收和除尘净化，排放浓度可远低于国家规定。目前ZC型机械回转反吹扁袋除尘器已逐步在机械、冶金、电力等部门工厂推广使用。
ZC型机械回转反吹扁袋除尘器属低能清灰、外滤型袋式除尘器，它的滤袋采用扁袋，将滤袋的横截面形状作成梯形或楔形。与圆形滤袋相比，在滤布单位面积的过滤负荷相同的条件下，其占地面积小，结构紧凑，即单位体积内可布置较多的过滤面积，这是它的一大特点。
ZC型机械回转反吹扁袋除尘器的突出点是选取的滤袋过滤风速低，从而提高了除尘效率，减轻了滤袋的单位面积负荷，布袋除尘器含尘空气走在滤袋与除尘布袋之间的空间，粉尘阻留于滤袋的外表面，从而能够实现低压吹振清灰，节省了电能并避免了选用压缩空气喷吹清灰带来的油水挟进滤袋影响清灰效果等弊病。
ZC型机械回转反吹扁袋除尘器结构组成：
1、上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2、中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3、下箱体：包括定位支承架、灰斗、星型卸灰阀、支座。
4、反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
ZC型机械回转反吹扁袋除尘器的应用：
ZC型机械回转反吹扁袋除尘器按照不同粉尘性质、浓度、排放要求及不同的使用场合，从产品滤料的过滤特性、吹振机构、清灰机构、传动件材料等几个主要方面重新进行了设计，使其在过滤效率、维护管理、使用寿命等方面更加理想，产品更臻于完善、技术上更加先进，使用范围更加广泛。除一般粉尘外，对潮湿性粉尘、纤维性粉尘及一些含一定量腐蚀性气体的粉尘都有选择性的适应。
当使用在气体场合，在除尘器中箱体及顶盖应设翻板式防，顶盖与清洁室间必须增设斜销式紧固件，选用时应予以说明。
金珠环保生产的ZC型机械回转反吹扁袋除尘器与脉冲布袋除尘器相比具有以下优点：
1、ZC型机械回转反吹扁袋除尘器壳体按旋风除尘器蜗壳型进口设计，能起局部旋风作用，减轻滤袋负荷。圆筒拱顶的体形，受力均匀、抗爆性能好。
2、ZC型机械回转反吹扁袋除尘器采用梯型扁袋在圆筒体内布置，结构简单紧凑，过滤面积指标高。在反吹风作用下，梯形扁袋振幅大，只需一次振击，即可抖落积尘、有利于提高滤袋寿命。
3、ZC型机械回转反吹扁袋除尘器采用了设备配套的高压风机反吹清灰，不受使用场合气源条件的限制，易损件少，维护简便、运行可靠、克服了压缩空气脉冲清灰的弊病、反吹风作用距离大、可采用长滤袋、充分利用空间、占地面积小。
4、用除尘器的阻力作为信号，可自动控制回转反吹清灰，视入口浓度高低，自动调整清灰周期。
5、ZC型机械回转反吹扁袋除尘器上盖分为多块，可随意打开，换袋、维护非常方便。
6、ZC型机械回转反吹扁袋除尘器经几次设计后，入口浓度不必限制在15克/m3，即使150克/m3也不必增加旋风除尘器。本设备具有旋风除尘器的功能，但是不存在旋风除尘器的阻力。虽然本设备增加成本费用，售价不会提高。
7、除严寒地区外，本除尘器可室外露天设置，不用建造除尘器间。
ZC型机械回转反吹扁袋除尘器维护检修：
1、各传动部件均应定期注油。
2、应定期检查反吹风旋臂是否正常旋转。
3、灰斗的积灰应定期清理，不得过多。
4、反吹风自控系统应定期检查，防止故障。
5、定期停车检查各滤袋，发现滤袋有破损应及时调换滤袋。
6、在室外工作的除尘器，应定期进行拷铲油漆、防止锈蚀。
7、应经常注意排风管中有否粉尘排出，如发现有冒灰现象，应及时清查原因，进行排除。
8、在检查除尘器上部清洁室时，应关机，切断电源、注意安全、并同时有二人操作，防止启动风机，入孔门被吸闭或旋臂转动，造成伤亡事故。
ZC型机械回转反吹扁袋除尘器技术参数表：
| 规格/型号 | 过滤面积m2 | 处理风量 | 袋长m | 圈数 | 袋数（条） | 效率% | 阻力Pa | 外形尺寸mm | 重量 | ||
| m/min | m3/h | kg | |||||||||
| ZC-24/2 | A | 38 | 1.0-1.5 | 2280-3420 | 2.0 | 1 | 24 | ＞99.9 | ＜1200 | Φ1690×4370 | 1916 |
| B | 38 | 1.5-2.0 | 3420-4560 | 2.0 | 1 | 24 | Φ1690×4370 | 1916 | |||
| ZC-24/3 | A | 57 | 1.0-1.5 | 3420-5130 | 3.0 | 1 | 24 | Φ1690×5370 | 2086 | ||
| B | 57 | 1.5-2.0 | 5130-6840 | 3.0 | 1 | 24 | Φ1690×5370 | 2086 | |||
| ZC-24/4 | A | 79 | 1.0-1.5 | 4740-7110 | 4.0 | 1 | 24 | Φ1690×6370 | 2263 | ||
| B | 79 | 1.5-2.0 | 6840-9480 | 4.0 | 1 | 24 | Φ1690×6370 | 2263 | |||
| ZC-72/2 | A | 114 | 1.0-1.5 | 6840-10260 | 2.0 | 2 | 72 | Φ2530×5030 | 4150 | ||
| B | 114 | 1.5-2.0 | 10260-13680 | 2.0 | 2 | 72 | Φ2530×5030 | 4150 | |||
| ZC-72/3 | A | 170 | 1.0-1.5 | 10200-15300 | 3.0 | 2 | 72 | Φ2530×6030 | 4868 | ||
| B | 170 | 1.5-2.0 | 15300-20400 | 3.0 | 2 | 72<, /o:p&, amp;, amp;, gt;<, /SPAN> |
Φ2530×6030
|
4868 | |||
| ZC-72/4 | A | 228 | 1.0-1.5 | 13680-20520 | 4.0 | 2 | 72 | Φ2530×7030 | 5587 | ||
| B | 228 | 1.5-2.0 | 20520-27360 | 4.0 | 2 | 72 | Φ2530×7030 | 5587 | |||
| ZC-114/3 | A | 340 | 1.0-1.5 | 20400-30600 | 3.0 | 3 | 144 | Φ3530×7145 | 8900 | ||
| B | 340 | 1.5-2.0 | 30600-40800 | 3.0 | 3 | 144 | Φ3530×7145 | 8900 | |||
| ZC-114/4 | A | 450 | 1.0-1.5 | 27000-40500 | 4.0 | 3 | 144 | Φ3530×8145 | 11768 | ||
| B | 450 | 1.5-2.0 | 40500-54000 | 4.0 | 3 | 144 | Φ3530×8145 | 11768 | |||
| ZC-114/5 | A | 569 | 1.0-1.5 | 34140-51210 | 5.0 | 3 | 144 | Φ3530×9145 | 14280 | ||
| B | 569 | 1.5-2.0 | 51210-68280 | 5.0 | 3 | 144 | Φ3530×9145 | 14280 | |||
| ZC-240/4 | A | 760 | 1.0-1.5 | 45600-68400 | 4.0 | 4 | 240 | Φ4380×9060 | 16100 | ||
| B | 760 | 1.5-2.0 | 68400-91200 | 4.0 | 4 | 240 | Φ4380×9060 | 16100 | |||
| ZC-240/5 | A | 950 | 1.0-1.5 | 57000-85500 | 5.0 | 4 | 240 | Φ4380×10370 | 18270 | ||
| B | 950 | 1.5-2.0 | 85500-11400 | 5.0 | 4 | 240 | Φ4380×10370 | 18270 | |||
| ZC-240/6 | A | 1140 | 1.0-1.5 | 68400-102600 | 6.0 | 4 | 240 | Φ4380×11870 | 20039 | ||
| B | 1140 | 1.5-2.0 | 102600-136800 | 6.0 | 4 | 240 | Φ4380×11870 | 20039 | |||
产品质量与服务保证
我公司技术实力雄厚，具有很强的工程设计、产品制造和工程施工能力，并已通过ISO9001：2000质量管理体系认证，并在严格执行之中。在产品制造工艺与售后服务中特别强化以下几个方面设备钢构主体设计采用计算机设计，壳体成型美观、坚固，能承受负压6000Pa，焊接处采用自动埋弧焊、手工焊相结合，一般焊接处采用煤油渗透检验，气包采用X射线探伤检验，通风管道采用水压检验，保证焊接质量，降低漏风率；固定滤袋的花板采用专用的压力机冲压，保证其对角线误差在3mm以内，花板孔的精度在10um的范围内，保证均匀清灰及排放标准；滤袋加工采用专业生产除尘滤袋用的三针六线缝纫机组，保证排放标准≤45mg/m3；滤袋骨架采用专业生产骨架的多头自动点焊机生产，骨架成形后本体及焊接强度大，垂直度好，整个骨架外表镀锌，光滑、美观、耐用；并有利于滤袋的耐久性。所有外够配套件均采购国内上乘品，不合格配套件坚决不入库、不出库、不使用，减少因此带来的维修工作。整套设备优于一般进口设备，让用户享受一流设备带来的便利。
我们有一支技术过硬、经验丰富、作风好的指导安装队伍专业从事设备指导安装工作，公司设有售后服务部，以服务用户为主，省内12小时到达，省外24小时到达，首先解决问题，恢复生产，再做问题分析与排除方法，服务只有起点没有终点！
