特点描述

　　A600系列为立式电动刷式过滤器，滤网结构为楔型全不锈钢316，适用于环境恶劣，含油量高，污物负荷大的水质，单台机处理的流量可达3000 m³/h，电机驱动不锈钢刷子在过滤器腔体内旋转，清洗过滤网上的污物，污物经排污排出。

工作原理

污水由设备的入水口进入机内，粗滤网先对污水中的体积较大的杂质进行拦截，防止这些杂质进入机体内部后损坏机体内的部件。粗滤后水流向机体另一端的细滤网，细滤网对水中的杂质及污物进行最后的拦截。因为污垢对滤网的堵塞使滤网中的水和滤网外的水有的压力差，当这个压力差达到压差开关的设定数值时，电控盒发出排污信号，控制阀、电机驱动、机体上的排污阀同时打开。电机转动带动机体内的不锈钢刷对滤网上的污垢进行清理，再通过排污口排出污水，完成一次自清洗过程。该型过滤器同时安装有定时控制器，可在一定时间间隔内定时排污。

AIGER-A600系列型号规格

型号	流量m³/h	进出口管径(mm)	重量(kg)	电机数量	D	H	L1	L2
A604-P/HP/EHP	80	100	175	1	377	1088	350	500
A606-P/HP/EHP	150	150	180	1	377	1088	350	500
A608-P/HP/EHP	300	200	210	1	377	1388	350	700
A610-P/HP/EHP	400	250	305	1	480	1398	420	700
A612-P/HP/EHP	600	300	340	1	480	1698	420	1000
A614-P/HP/EHP	900	350	540	1	610	1749	480	1000
A616-P/HP/EHP	1100	400	555	1	610	1749	500	950
A618-P/HP/EHP	1500	450	570	1	610	1749	500	950
A620-P/HP	2000	500	1120	2	1016	2136	700	1200
A624-P/HP	2800	600	1570	3	1220	2203	800	1200
A628-P/HP	3200	700	2250	3	1428	2570	900	1300
A632-P/HP	4200	800	2935	4	1628	2653	1050	1400

AIGER-A600系列性能参数描述

单台工作最高水流量：3000m³/h
压力等级：1.0Mpa/1.6Mpa/2.5Mpa
工作水温范围：0~65℃/98℃
过滤精度：50um-3000um
过滤器水头损失：＜0.01 Mpa
进出口连接方式：法兰
反冲洗时间：20~30秒
反冲洗水量：占过滤水量：1~3%
控制方式：压差控制，定时控制
排污方式：自动排污，安全可靠、无故障
额定操作电压：三相、220v、380v、50HZ
安装方式：立式
安装环境：户外型
电控箱：控制面板可以显示控制参数，调节方便
逆洗故障显示报警：逆洗故障、差压控制故障、时间控制故障等有显示和报警功能

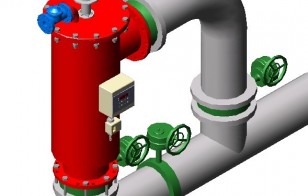

现场实物安装图
