热定型机余热回收利用

一般热定型机烘箱工作温度化纤类为200℃左右，废气温度160℃左右；棉织物为140℃左右，废气温度100℃左右。单台定型机耗能60-100万大卡，经估算，织物加工定型所消耗的热能仅占其29%，机体热损失约占10%，其余大量热能（60%以上）随废气散失到大气中。散失的热量不仅浪费能源而且造成环境污染，热定型机的余热回收势在必行。

用于热定型机余热回收的通常方式是从排出的废热气体中回收热能再返入定型机烘箱内而实现节能之目的，如果热定型机直接燃烧煤气或者轻柴油，一部分预热的空气也可以作为助燃空气或者用于加热热水。从余热回收效率、压力损失、防止堵塞、清冼等综合指标比较，用热管换热器最能有效的解决上述问题。余热回收装置安装于定型机烘箱的废气出口处，以达到最佳换热效果。

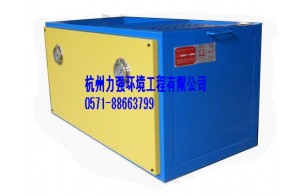

★LQDR系列定型机余热回收设备工作原理：

如图所示，本项目所述的余热回收器（气-气换热）充分利用了热管的高效传热性能，定型机排出的高温废烟气通过换热器的吸热侧放出热量，该热量经热管快速传递到换热器的放热侧。新鲜空气通过换热器的放热侧时吸收热量，被加热后的新鲜空气由定型机烘箱内的负压吸入烘箱内，从而实现节能目的。

为确保余热回收器的热效率和使用寿命，防止废烟气中的纤维及油雾粘附，余热回收器设有冲洗孔，可以在不停机的情况下开启压缩空气或者蒸汽冲洗余热回收器。废烟气进入余热回收器的入口处设有专用滤网，可以有效过滤定型机废烟气中的纤维，滤网可以随时抽出清理，维护方便快捷。
