点击图片查看原图1、出水水质好：通过斜板分离产生优质的出水；
2、耐冲击负荷：不受流量或污染负荷变化的影响；
3、运行成本低：与现有工艺相比，节约10%至30%的药剂；
4、排放的污泥浓度高：可达30-550克/升。一体化污泥浓缩避免了后续
的浓缩工艺，产生的污泥可以直接排放，与静态沉淀池相比，水量损失
非常低；
5、沉淀效率高：每小时达20-40米，结构紧凑减少了土建造价并且节约
安装用地。
1、设有外部污泥循环系统把污泥从污泥浓缩区提升到反应池进水管，与
原水混合；
2、凝聚絮凝在两个反应区中进行，首先通过搅拌的混合反应区，接着进
入推流式反应区；
3、采用合成有机絮凝剂PAM；
4、从低速反应区到斜管沉淀区矾花能保持完整，并且产生的矾花质均、
密度高；
5、采用高效的斜管沉淀，沉淀区上升速度可达20～40 m／h，高密度矾
花在此得到很好的沉淀；
6、能有效地完成污泥浓缩，出水水质稳定，耐冲击负荷。
适用范围：
1、饮用水：地下及地表水的澄清和（或）软化；
2、工业用水：工业用水的生产；
3、城镇污水：初级沉淀和（或）深度除磷；
4、雨水处理：雨污合流或分流；
5、污泥处理：对中等负荷（滤池冲洗水、沉淀池排放等）的污水中产生
的污泥进行特殊浓缩
的处理。
的处理。

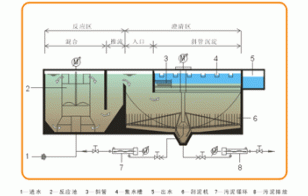

高密度澄清池，是一种高速一体式沉淀／浓缩池，其工艺基于以下五个机理：
独特的一体化反应区设计；反应区到沉淀区较低的流速变化；沉淀区到反应
区的污泥循环；采用有机絮凝剂；采用斜管沉淀布置。
由以上机理决定了高密度澄清池具有的优点为：污泥循环提高了进泥的絮凝
能力，使絮状物更均匀密实；斜管布置提高了沉淀效果，具有较高的沉淀速
度，可达20 m／h-40m／h；澄清水质量较高；对进水波动不敏感，并可承受
较大范围的流量变化。高密度澄清池主 要由反应区、沉淀/浓缩区以及斜管
分离区组成。
1、反应池
反应池分为两个部分：一个是快速混凝搅拌反应池，另一个是慢速混
凝推流式反应池。
快速混凝搅拌反应池：将原水（通常已经过预混凝）引入到反应池底
板的中央。一个叶轮位于中心稳流型的圆筒内。该叶轮的作用是使反应
池内水流均匀混合，并为絮凝和聚合电解质的分配提供所需的动能量。
推流式反应池：上升式推流反应池是一个慢速絮凝池，其作用就是产
生扫粒絮凝，以获得较大的絮状物，达到沉淀区内的快速沉淀。
因此，整个反应池（混合和推流式反应池）可获得大量高密度、均质
的矾花，以达到最初设计的要求。沉淀区的速度应比其他系统的速度快
得多，以获得高密度矾花。
2、预沉池浓缩区
矾花慢速地从一个大的预沉区进入到澄清区，这样可避免损坏矾花或产生旋涡，
确使大量的悬浮固体颗粒在该区均匀沉积。
矾花在澄清池下部汇集成污泥并浓缩。浓缩区分为两层：一层位于排泥斗
上部，一层位于其下部。
上层为再循环污泥的浓缩。污泥在这层的停留时间为几小时。然后排入到排
泥斗内。排泥斗上部的污泥入口处较大，无需开槽。部分浓缩污泥自浓
缩区用污泥泵排出，循环至反应池入口。
下层是产生大量浓缩污泥的地方。浓缩污泥的浓度至少为20g/L澄清工艺）。
下层是产生大量浓缩污泥的地方。浓缩污泥的浓度至少为20g/L澄清工艺）。
污泥浓缩区设有超声波泥位控制开关，用来控制 污泥泵的运行，保证浓缩污泥
层在所控制的范围内，并保证浓缩池的正常工作。
采用污泥泵从预沉池浓缩池的底部抽出剩余污泥，送至污泥脱 水间或现有
采用污泥泵从预沉池浓缩池的底部抽出剩余污泥，送至污泥脱 水间或现有
的可接纳高浓度泥水的排水管网或排污管、渠等。
3、斜管分离区
3、斜管分离区
逆流式斜管沉淀区将剩余的矾花沉淀。通过固定在清水收集槽下侧的纵向
板进行水力分布。这些板有效地将斜管分为独立的几组以提高水流均匀分配。
不必使用任何优先渠道，使反应沉淀可在最佳状态下完成。
澄清水由一个集水槽系统回收。絮凝物堆积在澄清池的下部，形成的污
泥也在这部分区域浓缩。通过刮泥机将污泥收集起来，循环至反应池入口处，剩
余污泥排放。
4、主要工程业绩：
4、主要工程业绩：
宁波钢铁10万吨/天；
韶钢废水处理10万吨/天；
湖北鄂钢葛店3万吨/天；
中华纸业废水处理3万吨/天；
西安西南郊污水处理厂１.５万吨/天；
榆林市污水处理厂５万吨/天。
韶钢废水处理10万吨/天；
湖北鄂钢葛店3万吨/天；
中华纸业废水处理3万吨/天；
西安西南郊污水处理厂１.５万吨/天；
榆林市污水处理厂５万吨/天。
