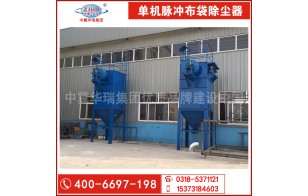

点击图片查看原图中冀华瑞集团生产的DMC喷吹袋式除尘器是以压缩空气为清灰动力，利用脉冲喷吹机构在瞬间放出压缩空气，诱导数倍的二次空気高速射入滤袋，使滤袋急速膨胀，依靠冲击振动和反向气流而清灰的袋式除尘器。
DMC喷吹袋式除尘器是一种新型高效除尘净化设备，具有清灰效果好，净化效率高，处理气量大，滤袋寿命长，维修方便，工作量小，运行可靠等特点，已广泛用于冶炼化工、水泥、铸造、粮食加工等部门。
DMC喷吹袋式除尘器是以滤袋数为12 一组的系列产品，主要品种有24袋、36袋、48袋、60袋、72袋、84袋、96袋、108袋、120袋九种。
DMC喷吹袋式除尘器结构简介
净化部分：由滤袋、滤袋托架、滤袋框架、含尘气体进气口、净化气体出口等部分组成。
喷吹部分：由控制器、控制阀、脉冲阀、喷吹管、文丘里管、气包等组成。
排灰部分：由电机、减速机、螺旋输灰机、星型卸灰阀等组成。
壳体部分：由上壳体、中壳体、下壳体组成
DMC喷吹袋式除尘器主要技术参数
DMC型脉冲喷吹袋式除尘器技术参数
|
型号 |
技术参数 |
||||||||
|
滤袋 数/条 |
脉冲 阀/个 |
过滤面 积/m³ |
喷吹空 气耗量 /m³·h |
处理风量/m³·h |
外形尺寸/mm |
质量 /kg |
|||
|
长 |
宽 |
高 |
|||||||
|
DMC24 |
24 |
4 |
19.9 |
0.018 |
2388-4776 |
1030 |
1520 |
3000 |
1135 |
|
DMC36 |
36 |
6 |
29.9 |
0.126 |
3588-7175 |
1390 |
1520 |
3900 |
1343 |
|
DMC48 |
48 |
8 |
39.8 |
0.168 |
4776-9662 |
1750 |
1520 |
3900 |
1577 |
|
DMC60 |
60 |
10 |
49.8 |
0.210 |
5976-11952 |
2110 |
1520 |
3900 |
1823 |
|
DMC72 |
72 |
12 |
59.8 |
0.252 |
7176-14352 |
2470 |
1520 |
3900 |
2302.5 |
|
DMC84 |
84 |
14 |
69.7 |
0.294 |
8364-16728 |
2830 |
1520 |
3900 |
2555 |
|
DMC96 |
96 |
16 |
79.7 |
0.336 |
9546-19128 |
3190 |
1520 |
3900 |
2795 |
|
DMC108 |
108 |
18 |
89.6 |
0.378 |
10752-21504 |
3550 |
1520 |
3900 |
3010 |
|
DMC120 |
120 |
20 |
99.6 |
0.420 |
11952-23900 |
3910 |
1520 |
3900 |
3287 |
|
滤袋（直径x长度） |
Φ（1202000）mm |
过滤风速 |
2-4m/min |
|
|
设备阻力△p |
980-1176Pa |
脉冲控制器 |
电（机）控仪 |
|
|
除尘效率 |
98%-99% |
脉冲 |
宽度 |
0.10-0.20S |
|
周期 |
60S |
|||
|
入口含尘浓度 |
＜15g/m³ |
喷吹空气压力 |
0.5-0.7MPa |
|
