  • 等离子切割烟尘净化 浏览次数:103次
  • 品牌:方鼎润达
  • 处理方式:单吸 双吸
  • 起订:1 套
  • 供货总量:5 套
  • 所在地:山东 青岛市
  • 有效期至:长期有效
  • 最后更新:2019-10-24 11:03
  • 单价:50000.00/套
  • 发货期限:付款后 15 天内发货
  • 购买

负责声明:所展示的信息由供货商提供,内容的真实性、准确性和合法性由发布会员负责。环保设备网不承担任何责任。
友情提醒:为了您的交易安全,请尽量使用货到付款方式!如需要投诉,可进入“留言本”进行投诉,我们将竭诚为您服务!

商品详情

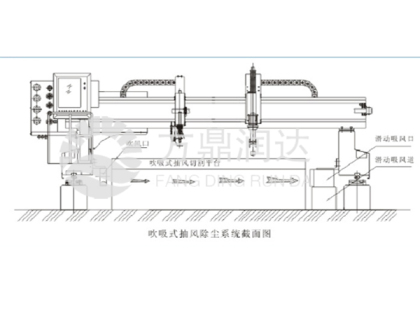

 吹吸式切割平台结构





方形吸风道滑动吸风小车是吹吸式切割平台的重要组成部分。工作时,密封皮带在管道负压的作用下,紧紧地贴附在方形吸风道上方,起到密封作用。在滑动吸风小车处,小车内有两个滚轴,密封皮带从小车内部穿过时被顶起。这样烟尘通过小车吸风口进入方形吸风道,进入净化器进行切割烟尘净化。

吹吸式切割平台除尘系统特点:

  吹吸式切割平台最近几年得到广泛应用,对4m以上切割平台的除尘应用效果明显。

优点:

  结构简单,钢材耗量较少,制作精度要求不高;

  组件较少,故障点少,维修简单;

  清渣方便;

  同等切割平台宽度,所需抽风量小,除尘投资较少。

缺点:

  同等轨距下,有效切割宽度较风门式切割平台有所减小;

  抽风效果受钢板在切割平台上的覆盖率影响大,覆盖率越高,效果越好;



工作原理:

  在切割平台两侧安装方形吸风道,吸风道上方装有一个可随切割机一起移动的滑动吸风小车(每个切割机两个)。滑动吸风小车、切割头、安装在切割机沿横梁方向的同一直线上。利用切割平台上的格栅板与被切割钢板形成烟气通道,切割钢板时,产生的切割烟尘通过该烟气通道由风机负压作用流向滑动小车吸风口,进入方形吸风道,最后进入净化器主机进行切割烟尘净化处理。




设计中提高了净化器对等离子切割烟尘的安全性能。其结构由两部分组成,前级为火星及大颗粒分离部分,后级为高效烟尘过滤装置。切割过程中产生的烟尘通过管道进入高效过滤主机之前,先进入预处理器,在预处理器内产生强烈的旋转分离,火花及大颗粒粉尘得以从烟尘中分离出来,经过分离后的烟尘进入高效过滤主机,入口浓度减小,提高了高效过滤主机过滤效率,大幅延长了滤材的使用寿命。
